名车优选： 程力压缩设备专业厂、环卫装备专业厂深度融合，研发生产高端车厢可卸式垃圾车受到用户青睐！

　　程力压缩设备专业厂、环卫装备专业厂深度融合，研发生产高端车厢可卸式垃圾车受到用户青睐！

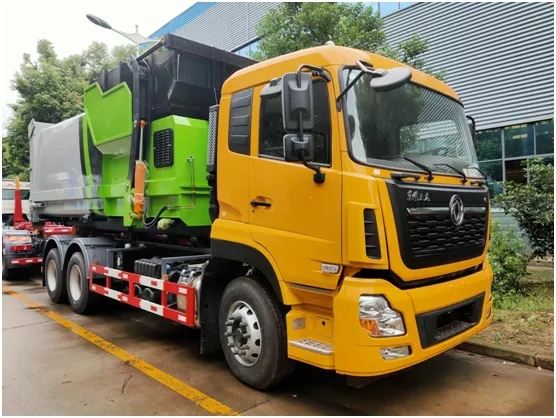

　　程力压缩设备厂与环卫装备厂深度融合，共同研发生产的高端车厢可卸式垃圾车量产投入市场以来，以其优异的质量和口碑赢得了用户的拥趸。

　　车厢可卸式垃圾车又名勾臂车，该车由于生产工艺技术先进、性能稳定、操作简单、性价比高，终端市场的保有量持续稳健的增长。

　　该车的套臂（也叫伸缩臂）提升力强，自重低，性能稳定；独特的缓冲设计，提高了钩箱和卸箱时对设备和地面的保护。

　　车辆配有后支腿加强车辆装卸时的稳定性，采用独特的液压锁紧设计，关键部件采用优质进口件，最大限度的提升拉臂钩的安全性和稳定性。

　　该车可与多种垃圾箱共用一台车，与多个垃圾箱联合作业，循环运送，充沛利用车辆的运送能力，其主要性能特点为：

　　1、选用可移动式钩臂，可适用多种不同长度的箱体。箱体和底盘可彻底分离，根据用户要求可以配置若干个器材箱，实现一车多用，循环运输。

　　2、拉臂钩副梁采用高强度钢板设计，操控系统采用气控方式，驾驶室内外可无线操作，具有操作简便、可靠性强、性能稳定等特点。

　　3、拉臂钩按照欧洲标准设计制造，产品具有高可靠性。配置机械式自卸锁机构和液压箱体锁结构，有效保障箱体运输、自卸时的安全性。

　　4、整车可选装配置后滚轮支撑机构或桥支撑机构，避免操作车辆时翘头，提高整车安全性。

　　5、设计时充分考虑了安全性、可靠和易操作，厢体支撑及锁紧挂钩的动作时的顺序及安全考虑等，都有合理设计特殊情况下可以采用选配单元达到更高要求。

　　6、标配进口高压柱塞泵与四位气控先导阀，配加大油箱等附件。液压系统所配高压油管耐压压力：≥450 BAR。运行稳定可靠，便于维护。系统总压力及单元阀块均设置了过载保护。举升油缸、滑动油缸、后箱锁油缸及后稳定装置均配有负载保持阀。

　　7、钩臂滑动、箱体自卸、装卸箱体以及后箱锁紧等功能回路之间设置了液压互锁，以避免误操作。

　　下面，笔者再主要介绍一下该车相关参数配置：

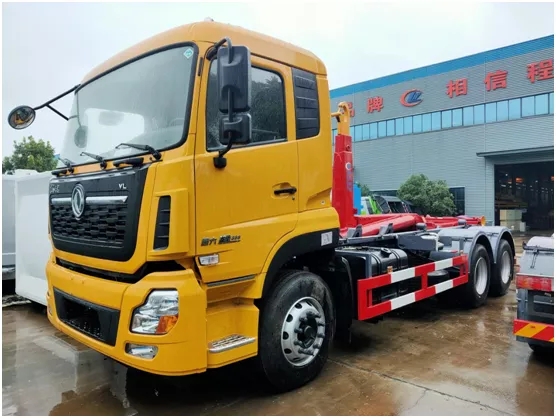

　　东风天龙车厢可卸式垃圾车参数

　　【整车技术参数】

　　产品商标

　　程力威牌

　　公告批次

　　332

　　产品名称

　　车厢可卸式垃圾车

　　产品型号

　　CLW5250ZXXD6

　　总质量(Kg)

　　25000

　　罐体容积(m3)

　　额定载质量(Kg)

　　13570,13505

　　外形尺寸(mm)

　　8300×2500×3150

　　整备质量(Kg)

　　11300

　　货厢尺寸(mm)

　　××

　　驾驶室准乘人数(人)

　　2,3

　　鞍座最大载质量(Kg)

　　接近角/离去角(°)

　　20/10

　　前悬/后悬(mm)

　　1480/1120,1500/1100

　　轴荷(Kg)

　　7000/18000(二轴组)

　　最高车速(Km/h)

　　89

　　备注

　　1、该车主要用于垃圾转运,专用装置为勾臂;2、随底盘选装驾驶室;3、该车仅选用4350+1350mm轴距底盘改装,整车外形长/前悬/轴距/后悬对应关系(mm):8300/1480(1500)/4350+1350/1120(1100);4、防护材料:Q235B碳钢,连接方式:左右侧面防护与副梁均采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):120×60,后部防护离地高度(mm):470;5、ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车控制系统(中国)有限公司;6、安装带卫星定位功能的行驶记录仪,发动机型号/油耗值(L/100km)对应关系为:D6.7NS6B290/31.3；7、选装不同发动机时,对应发动机的尾气排放装置位置会有所变化,选装进气管左置.

　　【底盘技术参数】

　　底盘型号

　　DFH1250D4

　　底盘名称

　　载货汽车底盘

　　商标名称

　　东风牌

　　生产企业

　　东风商用车有限公司

　　轴数

　　3

　　轮胎数

　　10

　　轴距 (mm)

　　4350+1350,5350+1350,5700+1350,4600+1350

　　轮胎规格

　　295/80R22.5  18PR,11.00R20 18PR

　　钢板弹簧片数

　　3/10,3/4,9/10

　　前轮距(mm)

　　2010,2040,2070

　　燃料种类

　　柴油

　　后轮距(mm)

　　1860/1860,1880/1880

　　排放依据标准

　　GB3847-2005,GB17691-2018国Ⅵ

　　发动机型号

　　发动机生产企业

　　排量(ml)

　　功率(Kw)

　　D6.7NS6B290

　　东风康明斯发动机有限公司

　　6700

　　213


　　拉臂系统主要技术参数

　　序号

　　名称

　　参数

　　备注

　　1

　　钩起能力

　　20T

　　2

　　系统最大压力

　　31.5MPa

　　3

　　设备自重

　　2400Kg

　　4

　　控制电压

　　24V

　　5

　　钩臂伸缩量

　　1000-1200mm

　　6

　　油泵排量

　　84ml/r

　　7

　　液压油箱容积

　　70L

　　8

　　钩箱时间

　　55S

　　9

　　钩心高度

　　1570mm

　　10

　　到后滚轮距离

　　4210mm

　　11

　　导轨宽度

　　1070mm


　　压缩箱结构及材质工艺介绍

　　箱体侧面采用圆弧结构，提高了受力强度，后门密封及锁紧为我公司根据市场反馈做出最合理的结构，后门装有全体迷宫式密封橡胶，双唇结构，具有很好的密封功能，能有效避免污水在压缩和运送过程中的滴冒跑漏；前翻转斗能达到最大2吨的起重量，容积4方，最大能匹配5方后装压缩车卸料，M型的推头设计能起到破碎大件垃圾的作用和增加垃圾压实密度。





　　15立方米压缩式垃圾箱参数

　　技术项目

　　技术参数

　　相应配置

　　型号

　　CL6615型

　　台湾台达PLC控制系统，信捷显示器

　　意大利油泵、液压阀,德国电源插座

　　外形尺寸:长*宽*高（mm）

　　5900×2550×2450

　　箱体容积（m3）

　　15

　　翻料斗容积（m3）

　　3.5

　　设备投料口高度mm

　　1650

　　底梁宽度mm

　　1060

　　导向轮轮距mm

　　2200

　　吊耳中央高度(mm)

　　1570

　　液压系统额定压力（Mpa）

　　21

　　意大利齿轮泵

　　最大压缩力（KN）

　　360

　　泸州油缸

　　压实密度（t/m3）

　　可达0.8

　　运行噪音dB

　　≤65

　　电机功率（Kw）

　　5.5

　　定制专用电机

　　电源

　　380V.三相.15A，防水设计

　　推头循环时间（S）

　　≤42

　　压缩腔单次循环行程容积（m3）

　　1.8

　　理论：单机处理垃圾量（m3/h）

　　＞92

　　卸料后门开启方式

　　快换液压接头

　　整机重量（kg）

　　5800

　　配套车辆

　　后双桥底盘25吨钩臂
